給排水、暖通空調和燃氣工程安裝

　　一、本講主要內容：

　　1. 給、排水工程安裝

　　2. 采暖工程安裝

　　3. 燃氣工程安裝

　　4. 通風工程安裝

　　5. 空調工程安裝

　　二、本講考綱要求：

　　1. 熟悉專業工程分類、系統及其組成;

　　2. 掌握專業工程主要設備的種類?規格及性能;

　　3. 掌握專業工程主要設備和管線安裝;

　　4. 了解專業工程系統調試和試驗;

　　5. 掌握專業工程計量實務。

　　三、復習掌握以下內容

　　1、給排水工程：

　　1) 熟悉給水系統的構成、給水方式的特點及其適用條件;

　　2) 給水系統的敷設及安裝要求、排水系統的構成及安裝要求;

　　2、采暖工程：熟悉采暖系統的組成、分類、各自特點及安裝要求;

　　3、燃氣工程：了解燃氣管道系統的組成、作用及安裝要求;

　　4、通風工程：熟悉通風系統的類別、特征、用途及安裝要求;

　　5、空調工程：熟悉空調系統的類別、各自的特征、適用場合及安裝要求。

　　第六章 給排水、暖通空調和燃氣工程安裝

　　第一節 給排水、采暖、燃氣工程安裝

　　一、給排水工程

　　(一)給水系統

　　1室外給水系統

　　(1)室外給水系統的組成

　　給水系統通常由下列部分組成：

　　1)取水構筑物。用以從選定的水源(包括地下水源和地表水源)取水

　　2)水處理構筑物。是將取來的原水進行處理，使其符合用戶對水質的要求。

　　3)泵站。用以將所需水量提升到要求的高度，可分為抽取原水的一級泵站、輸送清水的二級泵站和設于管網中的加壓泵站。

　　4)輸水管渠和管網。輸水管是將原水輸送到水廠的管渠，當輸水距離10km以上時為長距離輸送管道;配水管網則是將處理后的水配送到各個給水區的用戶。

　　5)調節構筑物。它包括高地水池、水塔、清水池等。用以貯存和調節水量。高地水池和水塔兼有保證水壓的作用。

　　(2)配水管網的布置形式和敷設方式

　　配水管網可以根據用戶對供水的要求，布置成樹狀網和環狀網兩種形式。

　　--樹狀管網是從水廠泵站或水塔到用戶的管線布置成樹枝狀，只是一個方向供水。

　　供水可靠性較差，投資省。

　　--環狀網中的干管前后貫通，連接成環狀，供水可靠性好，適用于供水不允許中斷的地區。

　　--配水管網上設置閥門和閥門井。

　　2 室內給水系統

　　1 室內給水系統

　　給水系統按用途可分成：生活給水系統、生產給水系統及消防給水系統。

　　(1) 室內給水系統組成

　　--室內給水系統由引入管(進戶管)、水表節點、管道系統(干管、立管、支管)、給水附件(閥門、水表、配水龍頭)等組成。

　　(2)給水方式及特點

　　1)直接給水方式

　　直接給水方式是室內給水管網直接與外部給水管網連接，利用外網水壓供水。

　　--適用于外網水壓、水量能經常滿足用水要求，室內給水無特殊要求的單層和多層建筑。

　　這種給水方式的特點是供水較可靠，系統簡單，投資省，安裝、維護簡單，可以充分利用外網水壓，節省能量。但是內部無貯水設備，外網停水時內部立即斷水。

　　--當室外給水管網水質、水量、水壓均能滿足建筑物內部用水要求時，應首先考慮采用這種給水方式。

　　--當外管網的水壓不能滿足整個建筑物的用水要求時，室內管網可采用分區供水方式，低區管網采用直接供水方式，高區管網采用其他供水方式。

　　2)單設水箱供水方式

　　單設水箱的供水方式是室內管網與外網直接連接，利用外網壓力供水，同時設置高位水箱調節流量和壓力。

　　--適用于外網水壓周期性不足，室內要求水壓穩定，允許設置高位水箱的建筑。

　　這種方式供水較可靠，系統較簡單，投資較省，安裝、維護較簡單，可充分利用外網水壓，節省能量。

　　3)設貯水池、水泵的給水方式

　　貯水池、水泵的給水方式是室外管網供水至貯水池，由水泵將貯水池中水抽升至室內管網各用水點。

　　--適用于外網的水量滿足室內的要求，而水壓大部分時間不足的建筑。

　　當室內一天用水量均勻時，可以選擇恒速水泵;

　　當用水量不均勻時，宜采用變頻調速泵，使水泵在高效工況下運行。(注意水泵的選擇)

　　4)設水泵、水箱的給水方式

　　水泵、水箱的給水方式是水泵自貯水池抽水加壓，利用高位水箱調節流量，在外網水壓高時也可以直接供水。

　　--適用于外網水壓經?；蜷g斷不足，允許設置高位水箱的建筑。

　　設置的水箱貯備一定水量，停水停電時可以延時供水，供水可靠，可以充分利用外網水壓，節省能量。安裝、維護較麻煩，投資較大;有水泵振動和噪聲干擾;需設高位水箱，增加結構荷載。

　　5)豎向分區給水方式

　　對于層數較多的建筑物，當室外給水管網水壓不能滿足室內用水時，可將其豎向分區。各區采用的給水方式有：

　?、俚蛥^(qū)直接給水、低區設貯水池、水泵、水箱的供水方式

　　--安裝維護較麻煩，投資較大，有水泵振動、噪聲干擾。

　?、诜謪^(qū)并聯給水方式

　　分區設置水箱和水泵，水泵集中布置(一般設在地下室內)。

　　--適用于允許分區設置水箱的各類高層建筑，廣泛采用。

　?、鄄⒙?lián)直接給水方式

　　分區設置變速水泵或多臺并聯水泵，從貯水池中抽水。根據用水的水量或水壓，調節水泵轉速或運行臺數。

　　--適用于各種類型的高層建筑。

　　這種給水方式供水較可靠，設備布置集中，便于維護管理，不占用建筑上層使用面積，能量消耗較少。水泵型號、數量較多，投資較高，需設置水泵控制調節裝置。

　　④氣壓水罐并聯給水方式

　　各區均采用水泵自貯水池抽水加壓，利用氣壓水罐調節水壓和控制水泵運行。

　　--適用于不宜設置高位水箱的建筑。

　　氣壓水罐給水方式的優點是水質衛生條件好，給水壓力可以在一定范圍內調節。

　?、莘謪^(qū)串聯給水方式

　　分區設置水箱和水泵，水泵分散布置，自下區水箱抽水供上區使用。

　　--適用于允許分區設置水箱和水泵的高層建筑(如高層工業建筑)。

　?、薹謪^(qū)水箱減壓給水方式

　　分區設置水箱，水泵統一加壓，利用水箱減壓，上區供下區用水。

　　--適用于允許分區設置水箱，電力供應充足，電價較低的各類高層建筑。。

　?、叻謪^(qū)減壓閥減壓給水方式

　　水泵統一加壓，僅在頂層設置水箱，下區供水利用減壓閥減壓。

　　--適用于電力供應充足，電價較低的各類高層建筑。

　　(3)給水管網的布置方式

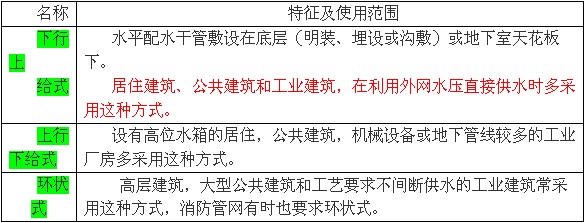

　　給水系統按給水管網的敷設方式不同，可以布置成下行上給式、上行下給式和環狀供水式三種管網方式。其主要優缺點如下表所示
