　　節點A：

　　求出：

　　見圖9-6(C)

　　節點B：

　　見圖9-6(d)

　　節點C：

　　求出：

　　(與所設方向相反)

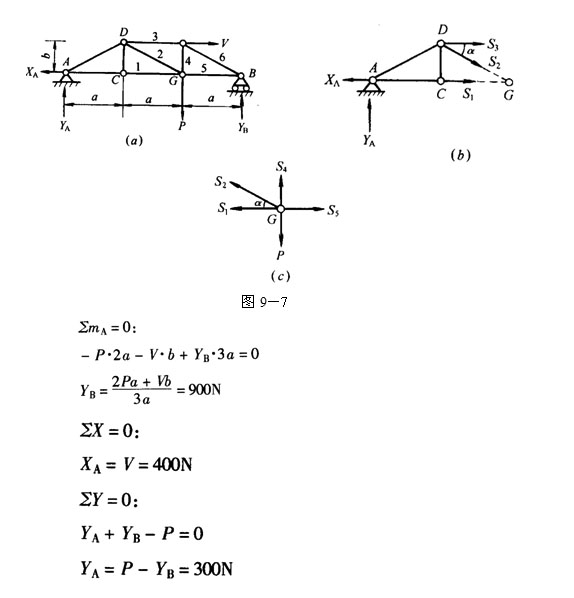

　　例9-2 截面法求指定桿所受的力：不需逐一求所有的桿。

　　已知： P=1200N， y=400N， a=4m， b=3m。求1、2、3、4桿所受的力。

　　(1) 取整體平衡，求支反力，如圖9-7(a)所示。

　　(2)假想一適當截面，把桁架截開成兩部分，選取一部分作為研究對象，如圖9―7(b)所示，求S1，S2，S3。

　　(3) 最后再用節點法求S4，取節點C，如圖9-7(c)所示。

　　注意：零桿的判斷。

　　在桁架的計算中，有時會遇到某些桿件內力為零的情況。這些內力為零的桿件稱為零桿。出現零桿的情況可歸結如下：

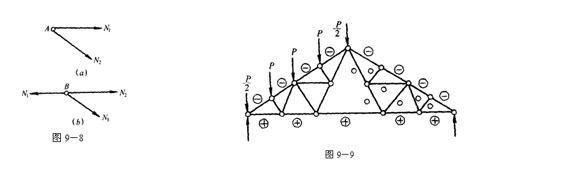

　　(1)兩桿節點A上無荷載作用時[圖9-8(a)]，則該兩桿的內力都等于零，Nl= N2=0;

　　(2)三桿節點B上無荷載作用時[圖9―8(b)]，如果其中有兩桿在一直線上，則另一桿必為零桿，N3=0。

　　上述結論都不難由節點平衡條件得以證實，在分析桁架時，可先利用它們判斷出零 桿，以簡化計算。

　　設以+代表受拉桿，―代表受壓桿，O代表零桿，則下圖所示桁架在圖示荷載作用下內力符號如圖9-9所示。
