全國2011年4月高等教育自學考試
土木工程制圖試題
課程代碼:02386
一、單項選擇題(本大題共5小題，每小題1分，共5分)
在每小題列出的四個備選項中只有一個是符合題目要求的，請將其代碼填寫在題后的括號內。錯選、多選或未選均無分。
1.三角形平面的三個投影均為縮小的類似形，該平面為( )
A.水平面 B.正平面轉自環 球 網 校edu24ol.com
C.側平面 D.一般位置平面
2.在樓層結構平面圖中，樓梯板的代號為( )
A.LTB B.KB
C.TB D.B
3.在土木工程圖中，畫尺寸線應采用的線型為( )
A.細虛線 B.細實線
C.中實線 D.中虛線
A.自然土 B.素土夯實
C.三合土 D.混凝土
5.平圓柱螺旋面被一同軸的小圓柱面所截，截交線為( )
A.圓 B.橢圓
C.圓柱螺旋線 D.直線
二、填空題(本大題共5小題，每小題1分，共5分)
請在每小題的空格中填上正確答案。錯填、不填均無分。
6.工程上應用最廣的圖示方法為_________圖。
7.側平線的_________投影反映直線的實長。
8.用平行于正圓柱體軸線的平面截該立體，所截得的圖形為_________。
七、畫出立體的斜二軸測圖。(本大題10分)
20.

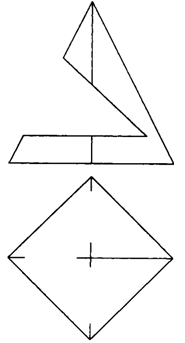

八、補全帶切口的四棱錐的水平投影并求出側面投影。(本大題12分)
21.

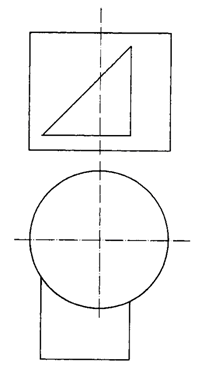

九、求作三棱柱與圓柱相貫線的側面投影。(本大題10分)
22.

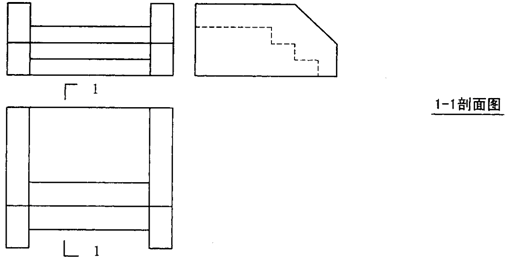

十、畫出物體的1-1剖面圖。(本大題10分)
23.

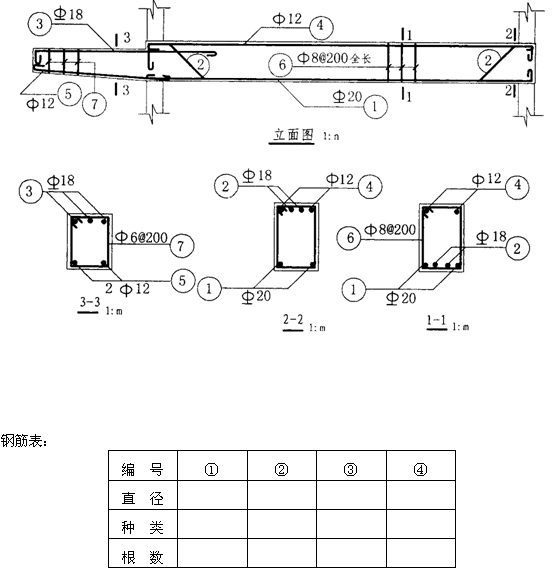

十一、根據鋼筋混凝土梁的結構圖，填寫鋼筋表。(本大題12分)
24.
