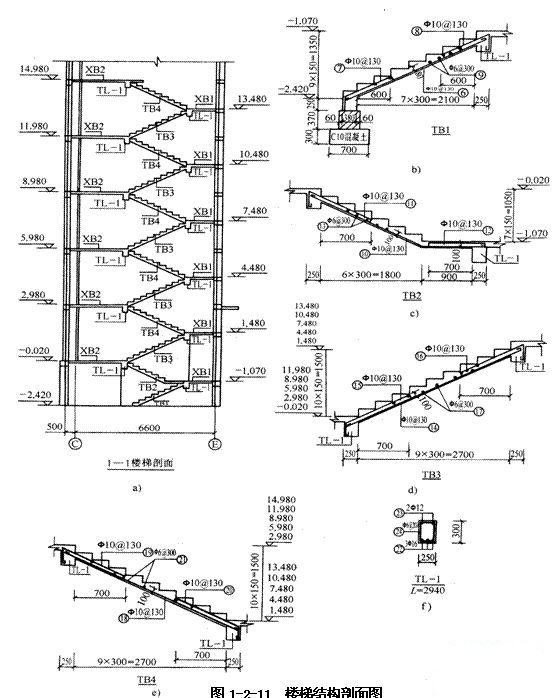

　　(二)圖1-2-11是某住宅樓梯剖視圖

　　圖1-2-11a所示是l―l樓梯剖面，主要表示了TB、TL、XB在豎向的位置、標高，結構情況。由圖中看出TBl、TB2各一塊，TB3、TB4各5塊。TL1 12根，各構件在空間的位置一目了然。圖1-2-11b、圖1-2-11c、圖1-2-11d、圖1-2-11e分別為TBl、TB2、TB3、TB4的剖畫圖;圖1-2-11f為平臺梁TL―l的剖面圖。從圖1-2-11b可以看出，從地下室-2.420m到-1.070m共有9步，每步高150mm;踏步板厚80mm并與平臺梁TL-l直接相連，梯板中的配筋⑥φ10@130為縱向受力筋，布置在板底;⑨號分布筋橫向布在受力筋上面，⑦⑧號為構造筋，布置在板兩端的上方，兩端深入平臺梁內。TB2、TB3、TB4的構造形式與TBl基本相同，不同之處是踏步板厚改為100mm，TB2為折板。圖1-2-11f為平臺梁TL―l斷面圖，梁寬250mm，梁高300mm，長2940mm，左右兩側分別與踏步板、平臺梁相連，它的標高見1―1樓梯剖面圖，梁中受力筋22為3φ16，架力筋23為2φ12，箍筋φ6@200。
